Двухосный грузовик с односкатными шинами из детского конструктора.

При конструировании модели решалось две задачи:

Первая задача - модель должна быть похожа на реальные КАМАЗы с ралли Дакар.
Вторая задача - использовать только оставшиеся детали из набора Merkur M8 после постройки модели большого роторного карьерного экскаватора.

В общем, то, что получилось в режиме дефицита деталей, вы видите ниже на фотографиях. Кузов пришлось сделать откидным на случай, если потом этот грузовик будет использоваться в играх. Так как кабина экипажа тоже откидывается, то для закрепления кабины справа сделан сдвижной фиксатор.

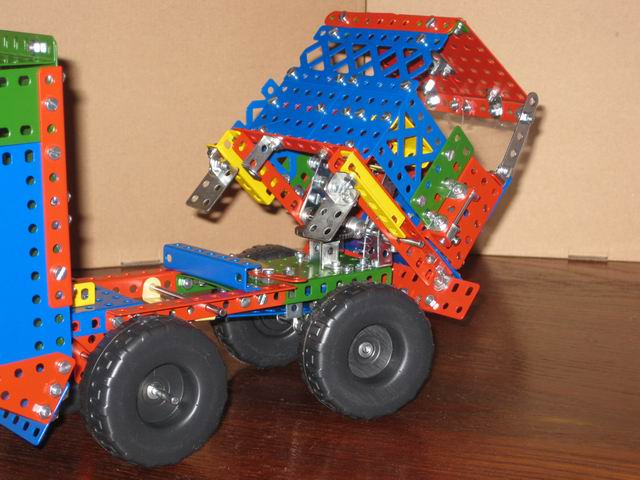

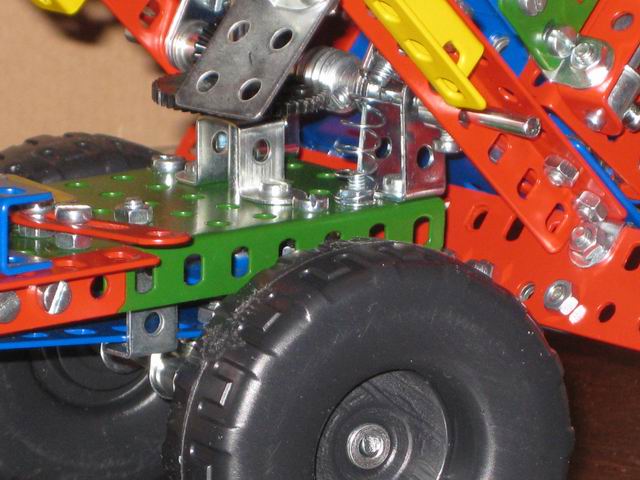

Если вынуть костыль вверх и сдвинуть фиксатор, то кабина поднимается на пружине, которая установлена около правого шарнира крепления кабины к раме. Это хорошо видно на фотографиях, такая особенность добавляет функциональности модели грузовика из металлического конструктора.

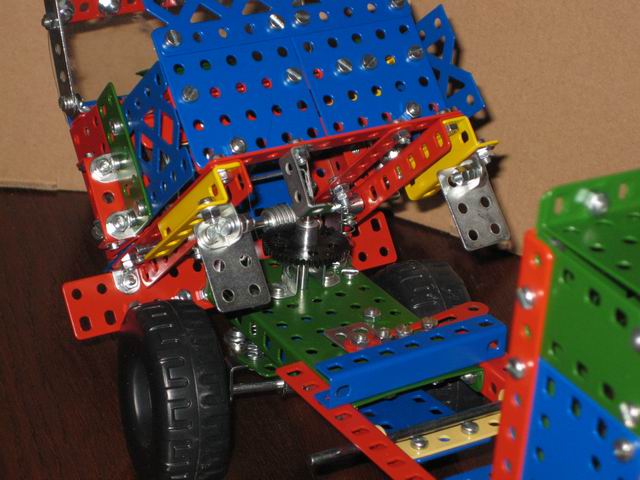

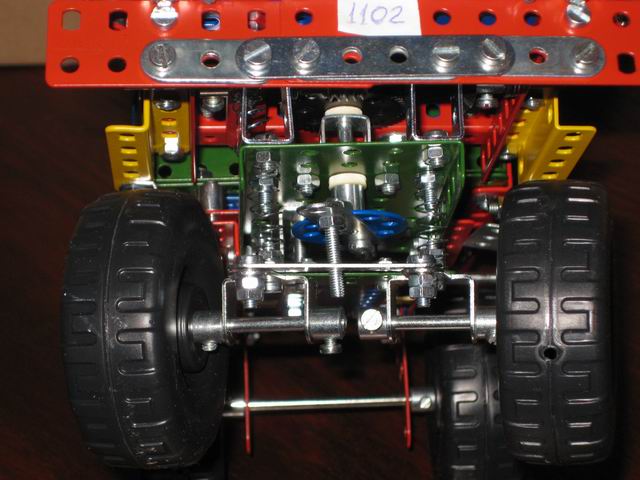

При поднятой кабине хорошо видно зубчатое колесо, которое через вал поварачивает рулевую сошку под днищем грузовика. А вот рулевой редуктор выполнен с использованием червячной передачи, а возможность откидывать кабину вместе с рулем обспечивается за счет угловой передачи, соединяющей рулевой вал с рулевым редуктором.

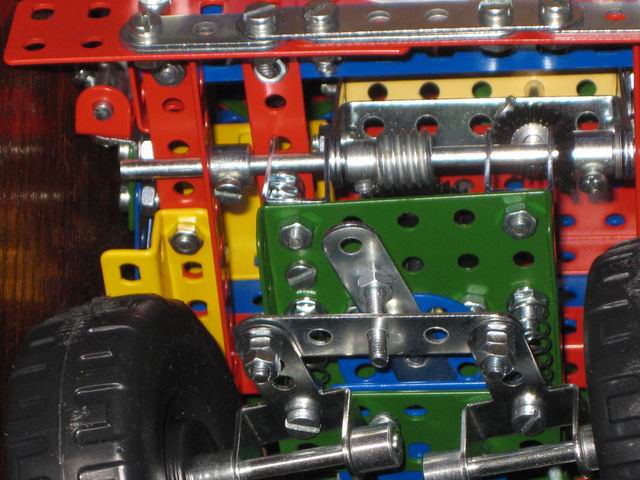

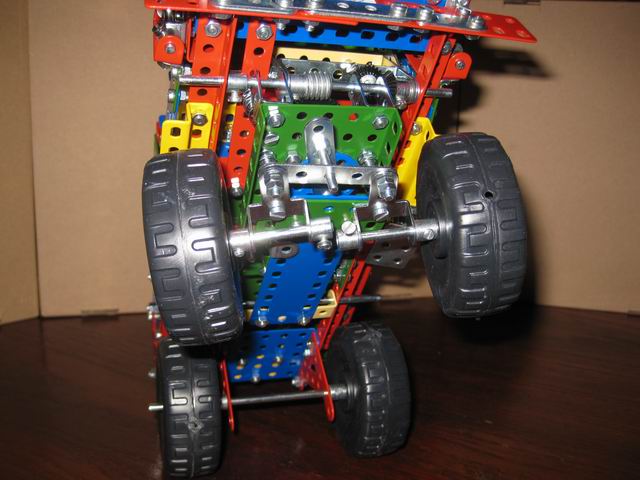

Рулевая трапеция выполнена по традиционной схеме и соединяет оба повортных кулака. Также конструкция грузовика из металлического конструктора имеет две пружины в подвеске переднего моста и ограничитель хода рычага передней подвески, смонтированный под рамой.

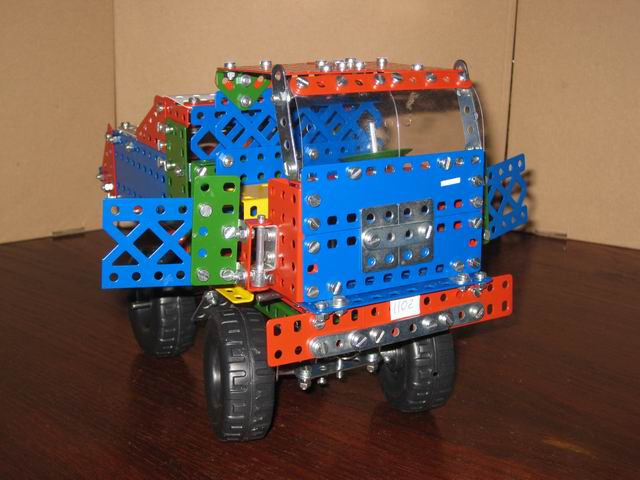

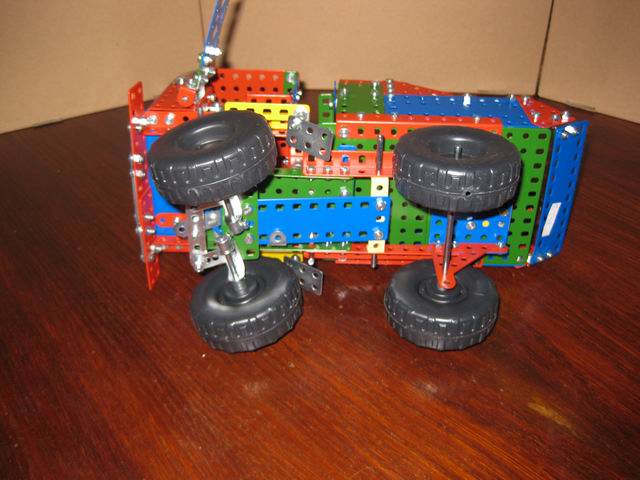

Также у машины сделаны открывающиеся двери, подножки для водителя и штурмана, передние брызговики имеют шарнирное крепление. На последней фотографии виден качающийся рычаг подвески и его ограничитель.

Итак ПЕРВАЯ задача решена, вот функционал модели грузовика из конструктора:

- катается;
- поворачиваются колеса;
- откидывается кабина вместе с рулевой колонкой;
- поднимается кузов;
- подрессоренная передняя подвеска;

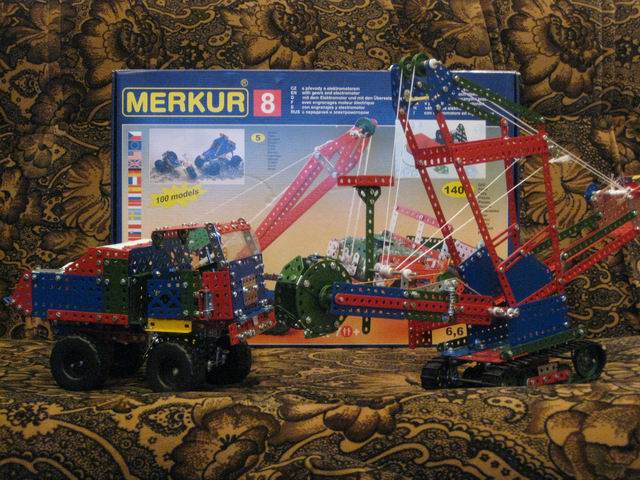

А вот решение ВТОРОЙ задачи, экскаватор остался нетронутым, а грузовик собранным:
